小西製作所の機器用ハンドル･取っ手 (扉･外装部品)

■特徴 ロストワックスにて製造をしたステンレス製ハンドノブです。 腐食の心配がない為、食品機械･屋外設置の機器に最適な部品です。 ■仕様 外径(D):400、寸法(d):66、高さ(H):76、高さ(h):27.5、寸法(L):50 寸法(l):23.5、寸法(R):175、ねじ仕様(M):M12XP1.75、スポーク数:4、重量(kg):9.7...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 扉･外装部品
4. 機器用ハンドル･取っ手

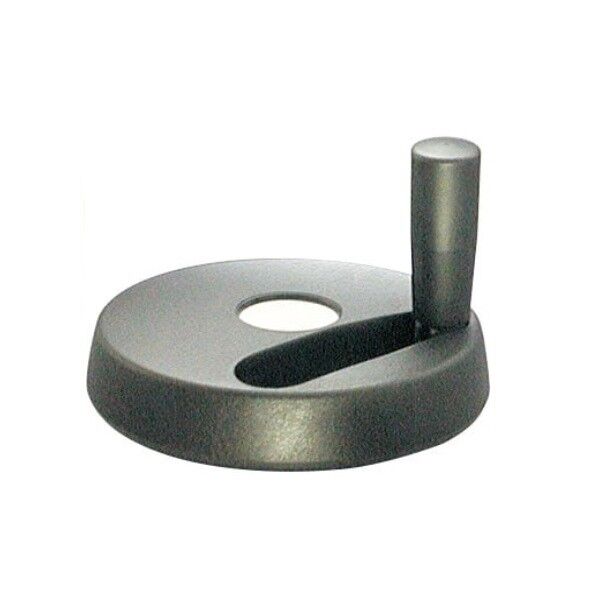

■特徴 グリップを折りたためばハンドル内に収納できる、デザイン性に優れたハンドル車です。 ボスセンターには、穴加工がしてあります。 目隠し用のセンタープレートが標準で付いています。 ■仕様 外径(D):102、穴径d(H7):10、寸法(l):22、高さ(H):34、高さ(h):24 寸法(d1):22、寸法(d2):20、寸法(d3):27、寸法(d4):30、寸法(d5):25 寸法(l1):9、寸法(l2):0.2、寸法(R):39、寸法(S):14、寸法(G):50、重量...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 扉･外装部品
4. 機器用ハンドル･取っ手

■特徴 デザイン性に優れたハンドル車です。 ボスセンターには、穴加工がしてあります。 目隠し用のセンタープレートが標準で付いています。 ■仕様 外径(D):249、穴径d(H7):20、寸法(d1):35、寸法(d2):33、高さ(H):70 高さ(h):32、寸法(L):40、寸法(l):38、寸法(l1):0.2、ねじ仕様(M):M10XP1.5 寸法(R):105、寸法(S):28、寸法(G):90、重量(g):904...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 扉･外装部品
4. 機器用ハンドル･取っ手

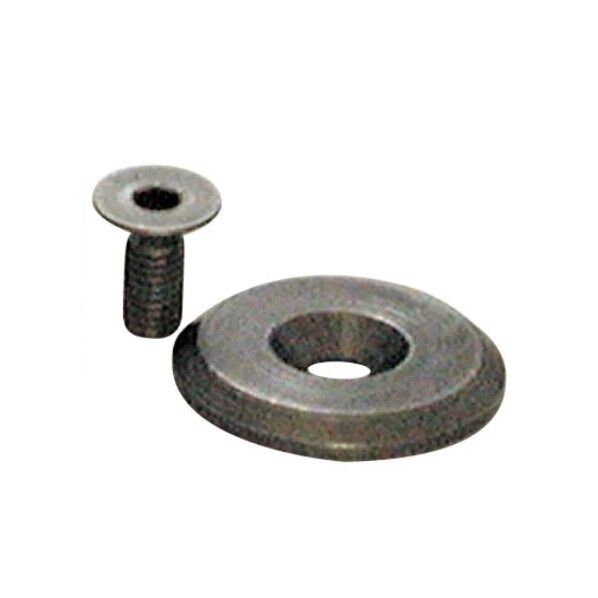

■特徴 ハンドル車のボスセンターに貫通穴をあけた場合、 穴の目隠しとしてご利用していただけます。 ■仕様 外径(D):25、高さ(H):3.5、寸法(B):5.3、寸法(d):10、寸法(M):M5XP0.8 寸法(L):9、高さ(h):12、寸法(F):3、重量(g):14【入数】 1個...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 扉･外装部品
4. 機器用ハンドル･取っ手

■特徴 角リム型エンプラハンドル車です。 低コストと軽量である事が人気になっている代表的なハンドル車です。 ■仕様 外径(D):125、寸法(d):30、高さ(H):46、高さ(h):16、寸法(L):30 寸法(l):12、ねじ仕様(M):M8XP1.25、寸法(R):53、重量(g):315【入数】 1個...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 扉･外装部品
4. 機器用ハンドル･取っ手

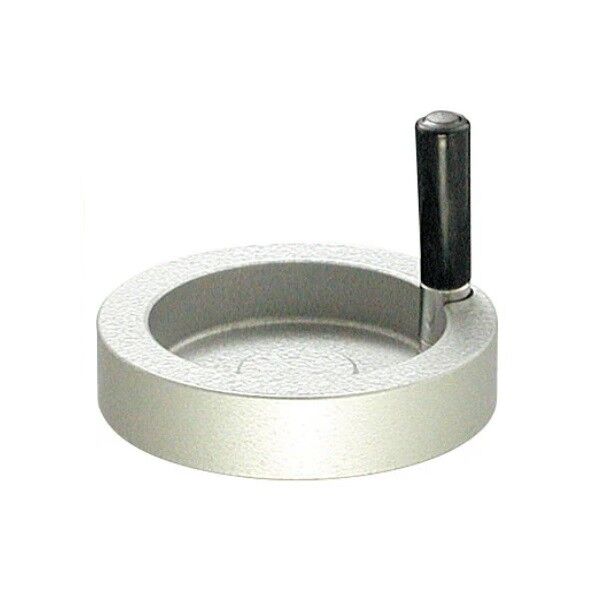

■特徴 アルミニウム製なので、とても軽量で取り扱いのよいハンドル車です。 ■仕様 寸法(R):160、寸法(d):36、寸法(l):15、寸法(l1):15、寸法(l2):25 寸法(D):44、高さ(H):50、高さ(h):20、寸法(L):194.5、ねじ仕様(M):M10XP1.5、重量(g):330【入数】 1個...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 扉･外装部品
4. 機器用ハンドル･取っ手

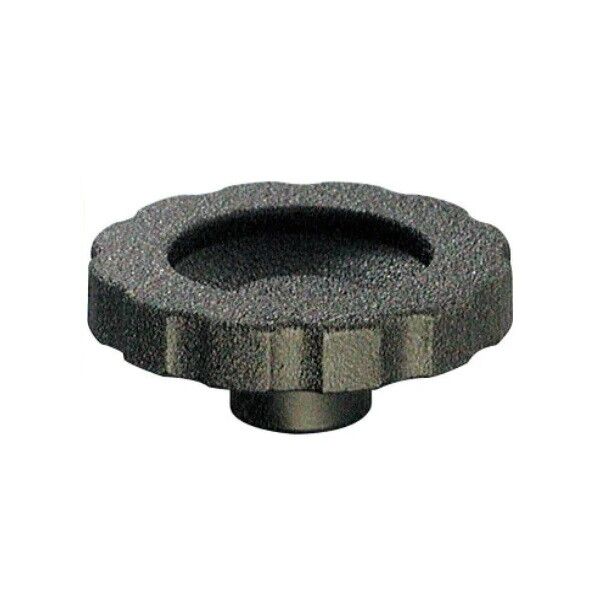

■特徴 アルミニウム製の小型のハンドル車です。 リムの外周が波型になっている為、 手にかかりやすくなっています。 ハンドル外径φ80･φ100の2種類の中から選定して下さい。 ■仕様 外径(D):100、寸法(D1):64、寸法(d):30、寸法(d1):20、高さ(H):38 高さ(h):14、寸法(L):25、寸法(l):14、重量(g):170...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 扉･外装部品
4. 機器用ハンドル･取っ手

■特徴 一般産業用機械部品として取扱い可能なハンドル車は 主に特殊車両･焼却炉･水門設備などに多用されています。 ■仕様 外径(D):100、寸法(d):30、寸法(d1):20、高さ(H):38、高さ(h):14 寸法(L):25、寸法(l):14、ねじ仕様(M):M8XP1.25、寸法(R):41、重量(g):200...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 扉･外装部品
4. 機器用ハンドル･取っ手

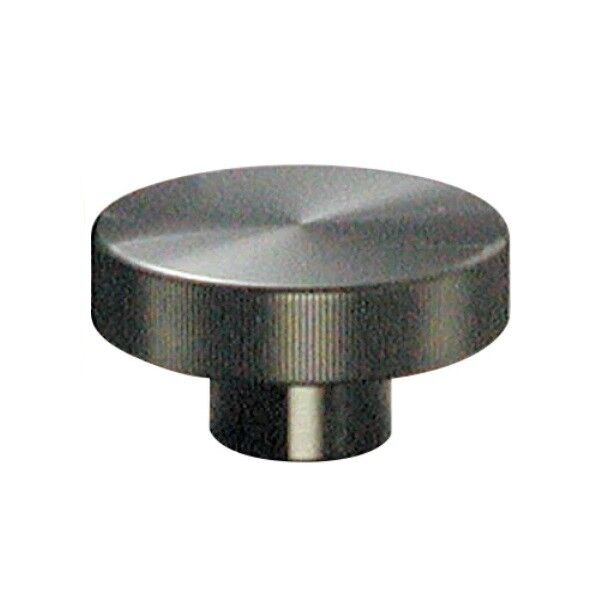

■特徴 外観の美しい小型アルミハンドル車です。 ボスセンター部にセンター穴･リーマー穴の2種類を用意し、 ハンドル外径φ50･φ60･φ80より選定して頂けます。 ■仕様 外径(D):65、寸法(d):27、リーマ―穴(d2):10、高さ(H):32 高さ(h):14、リーマ穴深さ(l):22、ねじ仕様(M):M6X1.0、寸法(R):23、重量(g):150...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 扉･外装部品
4. 機器用ハンドル･取っ手

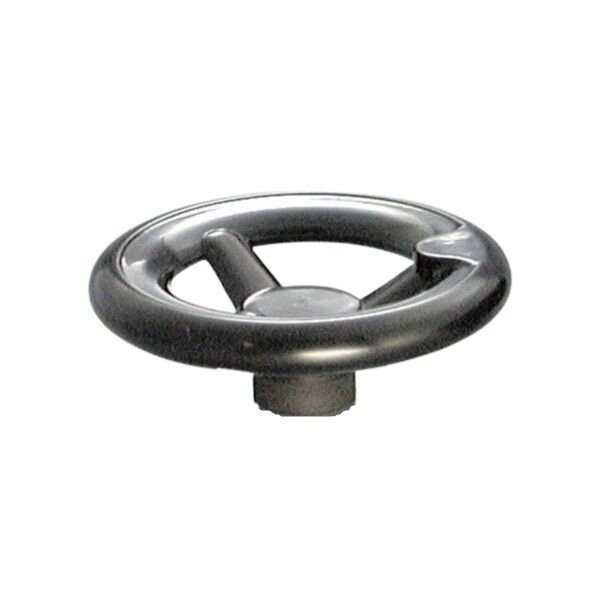

■特徴 朝顔型のフェノール樹脂製ハンドル車です。 ■仕様 外径(D):315、寸法(d):54、高さ(H):69、高さ(h):26、寸法(L):43 寸法(l):19、寸法(R):132、ねじ仕様(M):M12XP1.75、スポーク数:3、重量(g):1770...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 扉･外装部品
4. 機器用ハンドル･取っ手

■特徴 一般産業用機械部品として取扱い可能なハンドル車は 主に特殊車両･焼却炉･水門設備などに多用されています。 ■仕様 外径(D):300、高さ(H):48、寸法(d):56、寸法(l):20、寸法(L):46 高さ(h):29、ねじ仕様(M):M12XP1.75、寸法(R):129、スポーク数:5、重量(kg):6.65...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 扉･外装部品
4. 機器用ハンドル･取っ手

■特徴 鋳鉄製(黒色チヂミ塗装)角リム朝顔型ハンドル車です。 ■仕様 外径(D):250、高さ(H):64、寸法(d):52、寸法(L):40、寸法(l):20 高さ(h):21、ねじ仕様(M):M10XP1.5、寸法(R):112、スポーク数:3、重量(kg):3.93...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 扉･外装部品
4. 機器用ハンドル･取っ手

■特徴 SER折りたたみグリップを標準装備した安全性を備えています。 工作機械･省力化機器にご使用して下さい。 ■仕様 外径(D):248、寸法(d):50、高さ(H):60、高さ(H1):90、高さ(h):26 寸法(L):40、寸法(l):18、寸法(R):105、寸法(S):22、寸法(G):76、重量(g):4400...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 扉･外装部品
4. 機器用ハンドル･取っ手

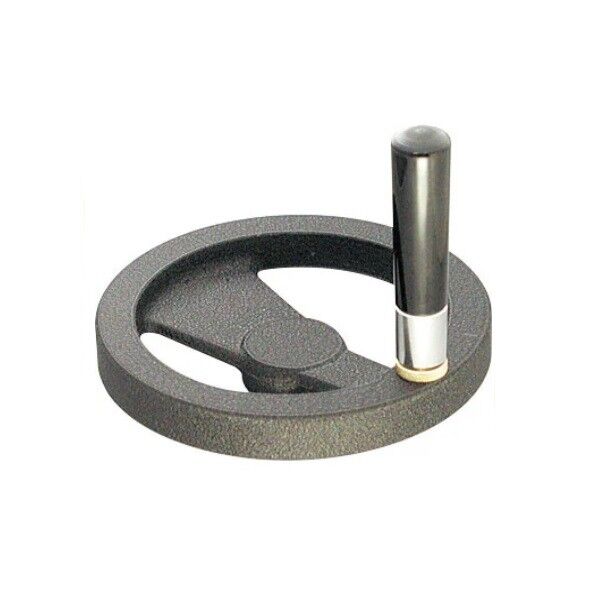

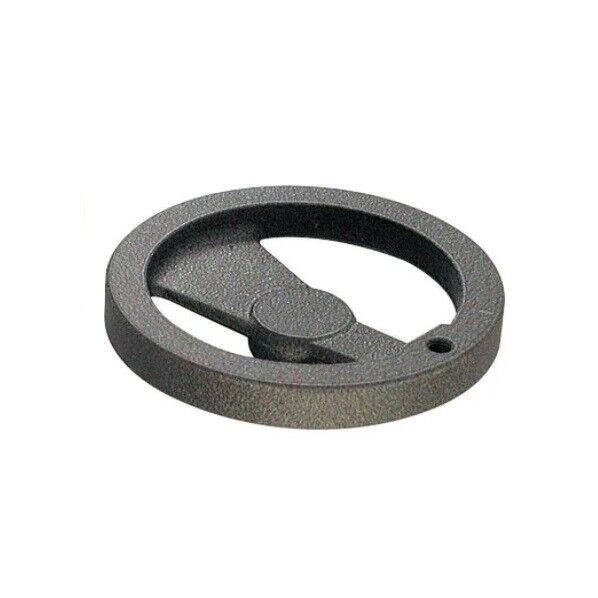

■特徴 2本のスポークの重量を変え、ハンドル車が遠心力で回しやすく設計されています。 工作機械･省力化機器にご使用して下さい。 ■仕様 外径(D):200、寸法(d):45、高さ(H):52、高さ(h):23.5、寸法(L):36 寸法(l):17、ねじ仕様(M):M10XP1.5、重量(g):2660...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 扉･外装部品
4. 機器用ハンドル･取っ手

■特徴 荷重を加えやすいレバータイプのハンドルです。 トルクが必要な場合に選定して下さい。 ボスセンタ一部には、穴加工がしてあります。 ■仕様 寸法(R):160、穴径(d):14、寸法(l):22、寸法(D):65、寸法(d1):49 高さ(H):83、寸法(L):32、寸法(l1):1、寸法(S):32、寸法(S1):15、寸法(G):102、重量(g):1000【入数】 1個...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 扉･外装部品
4. 機器用ハンドル･取っ手

■特徴 荷重を加えやすいレバータイプのハンドルです。 トルクが必要な場合に選定して下さい。 ボスセンタ一部には、穴加工がしてあります。 ■仕様 寸法(R):160、穴径d(H9):14、寸法(l):22、寸法(D):65、寸法(d1):49 高さ(H):83、寸法(L):32、寸法(l1):1、寸法(S):32、寸法(S1):15、寸法(G):102、重量(g):1310【入数】 1個...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 扉･外装部品
4. 機器用ハンドル･取っ手

■特徴 荷重を加えやすいレバータイプのハンドルです。 トルクが必要な場合に選定して下さい。 ボスセンタ一部には、穴加工がしてあります。 ■仕様 寸法(R):160、穴径d(H9):14、寸法(l):22、寸法(D):65、寸法(d1):49 高さ(H):83、寸法(L):32、寸法(l1):1、寸法(S):32、寸法(S1):15、寸法(G):102、重量(g):1155【入数】 1個...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 扉･外装部品
4. 機器用ハンドル･取っ手

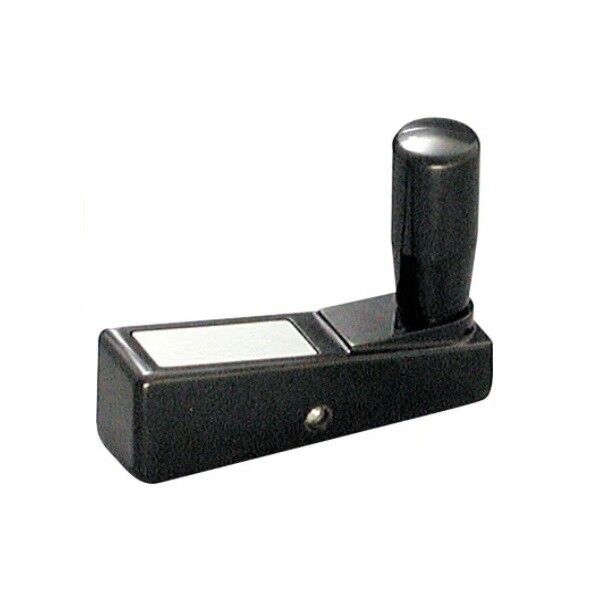

■特徴 バランス式のハンドルです。 ■仕様 寸法(L):110、寸法d(H7):12、寸法(h):18、寸法(d1):18、寸法(h1):1.5 寸法(l):34、寸法(l1):24、寸法(l2):28、寸法(l3):22、寸法(l4):9、寸法(l5):5.5 ねじ仕様(M):M8XP1.25、寸法(R):44、寸法(S):23、寸法(G):65、重量(g):220【入数】 1個...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 扉･外装部品
4. 機器用ハンドル･取っ手

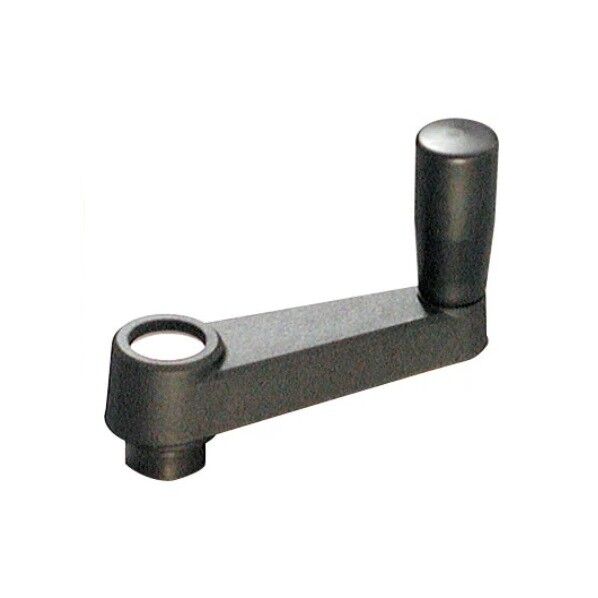

■特徴 デザイン性に優れたハンドル車です。 ボスセンターには、穴加工がしてあります。 目隠し用のセンタープレートが標準で付いています。 ■仕様 寸法(R):130、寸法(d):14、寸法(l):44、寸法(D):40、寸法(d1):28 寸法(d2):25、寸法(L):162、高さ(H):115、高さ(h):20、寸法(l1):35、寸法(l2):14 寸法(l3):49、ねじ仕様(M):M8XP1.25、寸法(S):26、寸法(G):80、重量(g):310【入数】 1個...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 扉･外装部品
4. 機器用ハンドル･取っ手

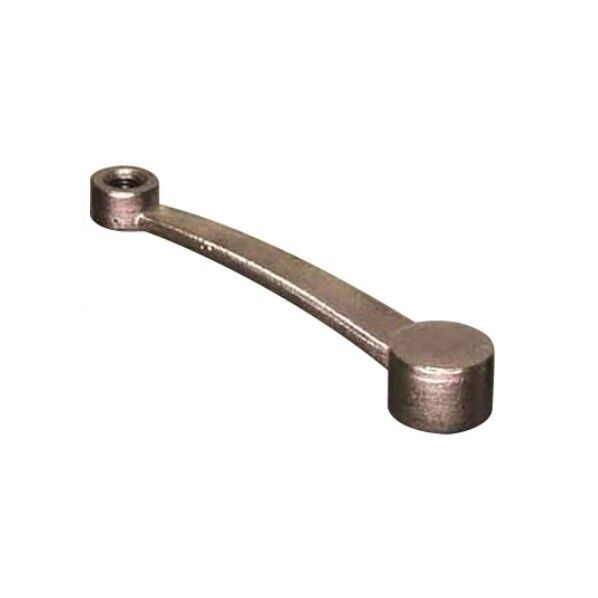

■特徴 ステンレス製のクランクハンドルです。 ■仕様 寸法(R):250、寸法(K):19、寸法(d):42、寸法(l):31、寸法(l1):20 寸法(L):282.5、高さ(H):63、寸法(D1):23、高さ(h):15、ねじ仕様(M):M12XP1.75、重量(g):690...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 扉･外装部品
4. 機器用ハンドル･取っ手

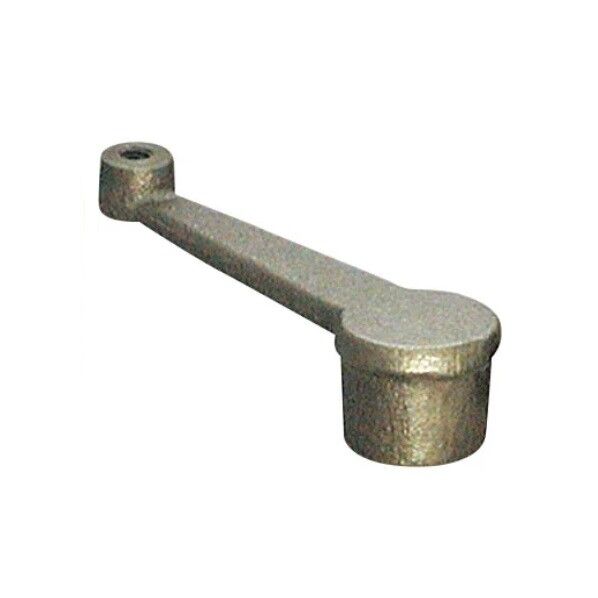

■特徴 JIS B2602-3号 相当のストレートクランクハンドルです。 ■仕様 寸法(R):200、寸法(K):22、寸法(d):43、寸法(l):43、寸法(D):48 寸法(D1):24、高さ(H):53、高さ(h):20、寸法(L):236、ねじ仕様(M):M12XP1.75、重量(g):630...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 扉･外装部品
4. 機器用ハンドル･取っ手

■特徴 ボールプランジャーの受け側としてご利用いただけます。 取付は、圧入または打ち込みでご使用ください。 ■仕様 寸法(D)(m6):12、寸法(d):6、寸法(L)(±0.05):14、重量(g):12.5、適用プランジャー:BP-12BPS-12PFP-8LP-14DEP-80...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 扉･外装部品
4. 機器用ハンドル･取っ手

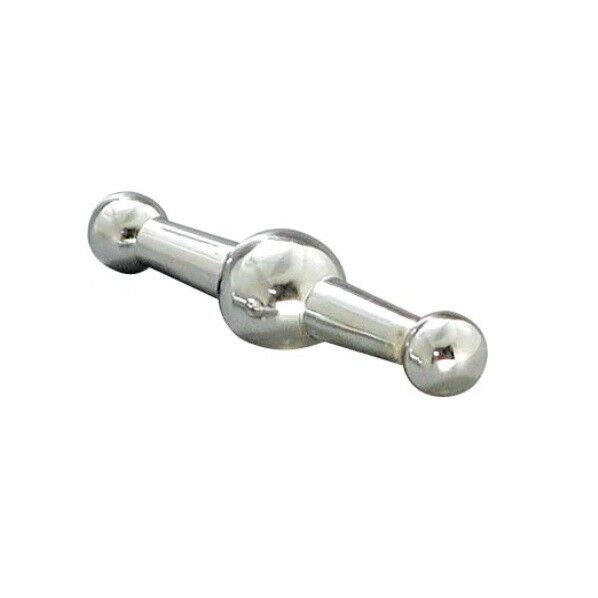

■特徴 削り出しで製作した、三ツ玉ハンドルです。 ■仕様 寸法(R):40、寸法(D):24、寸法(d1):5、高さ(H):20 寸法(D1):16、寸法(a):10、寸法(b):12、重量(g):115...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 扉･外装部品
4. 機器用ハンドル･取っ手

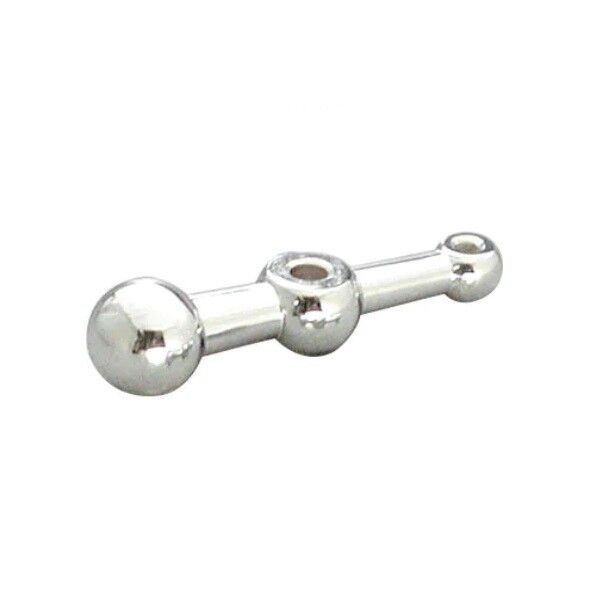

■特徴 JIS B2602-2号 相当のつり合いハンドルです。 回し半径20mm～80mmより選定して下さい。 ■仕様 寸法(R):50、寸法(d):10、寸法(L):22、寸法(D):32、寸法(D1):19 寸法(D2):32、高さ(H):16.5、寸法(a):16、寸法(b):11、ねじ仕様(M):M8XP1.25、寸法(R1):50、重量(g):400...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 扉･外装部品
4. 機器用ハンドル･取っ手

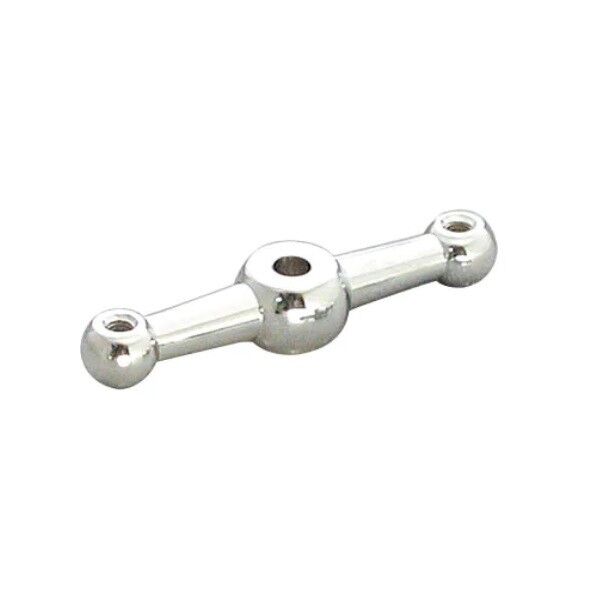

■特徴 JIS B2602-2号 相当の両握りハンドルです。 回し半径20mm～50mmより選定して下さい。 ■仕様 寸法(R):50、寸法(d1):10、寸法(L):22、寸法(D):32、寸法(D1):19 寸法(d):23、高さ(H):18、高さ(h):16.5、寸法(a):11、寸法(b):13、ねじ仕様(M):M8XP1.25、重量(g):200【入数】 1個...

1. 物流･保管･梱包用品･機械部品
2. 機構部品
3. 扉･外装部品
4. 機器用ハンドル･取っ手

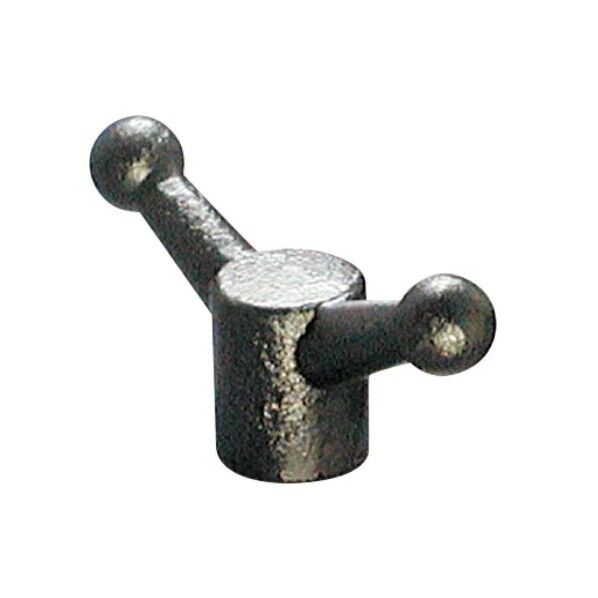

■特徴 ダクタイル鋳鉄製のハンドルです。 ボスセンタ一部にセンター穴･リーマー穴･タップ穴の3種類を用意しています。 ■仕様 寸法(R):50、ねじ仕様(M):M12XP1.75、寸法(d):30、高さ(H):56、寸法(L):39、寸法(S):19、重量(g):307...
